智慧標準化泵房供水設備招標采購要求一般有哪些？

一、標準化泵房恒壓變頻給水設備、管網疊壓（無負壓）變頻給水設備技術要求

1、執行標準：應符合福建省地方工程標準GBDBJ/T13-258-2017《福建省住宅建筑生活供水工程技術規程》和行業工程標準CJJ140-2010《二次供水工程技術規程》的有關規定，及CJ/T352-2010《微機控制變頻調速給水設備》產品標準、GB/T26003-2010《無負壓管網增壓穩流給水設備》產品標準、GB/T24912-2015《罐式疊壓給水設備》產品標準、CJ/T303-2008《穩壓補償式無負壓給水設備》產品標準。

2、用途及要求：用于泉港區樓宇及管道自動恒壓變量供水和智慧標準化泵房管理，設備應符合國家飲用水衛生要求，不得造成二次污染。

二、本次招智慧標準化泵房供水設備除自動恒壓變量供水功能外，應含以下幾個輔助功能：

１、安全防護功能：包含設備及控制系統的報警保護、視頻監控、門禁、破窗報警、語音對講、超壓保護、電氣安全等部分通過泵房?jī)?nèi)部的安全防護硬件設施，聯合遠程監控的大數據平臺，24小時全方位保護泵房安全；

２、水質保障功能：包含自動消毒設備、管道過濾及對濁度、余氯、ＰＨ值水指標的實時在線監測，實時保障最后一公里的水質安全；

３、降噪減振功能：包含降噪和減振兩部分，從噪聲產生源頭及減少噪聲外溢兩個層面來完善泵房的降噪減振系統；

４、排澇防淹功能：包含排水溝、集水坑及其報警裝置等，24小時多層面監控泵房涉水現象，力爭將泵房被水淹的可能性降到零；

５、防潮通風功能：包含防潮和通風兩部分，通過泵房?jī)?nèi)部除濕、通風設備和控制柜內部加熱散熱系統保障泵房的防潮通風；

６、數據采集及遠程監控功能：包含PLC控制系統、數據網關、電氣控制柜（箱）、工業交換機、防火墻VPN等，泵房采用無人值守的運行模式，能實現數據采集、遠程控制、數據分析、PLC參數調節以及各類信號報警等功能，便于對所有二次供水設施、設備進行實時監控、統一管理。

７、供電保障功能：配雙電源及UPS電源，保證在失電的情況下，控制柜內PLC部分及安防系統會正常運行（不小于2小時），PLC自動向中控平臺發出報警信號，視頻監控在失電的情況下仍能正常運行，設備記錄報警信息。

★投標人根據以上功能及開發企業提供泵房位置及大樣圖設計出具以下圖張：智慧標準化泵房供水設備的設計說明書（含各專業設計說明）、設計圖紙、平面安裝圖、軸測圖、三張不同角度的效果圖、基礎圖、裝飾圖、布置圖、電氣原理圖、給水設備系統原理圖。

三、智慧標準化泵房供水設備要求

1、由開發企業提供泵房位置及大樣圖設計，并由開發企業配合投標單位按文件要求做好泵房土建和裝修（土建裝修由開發企業承建不計入報價），由投標單位根據圖紙及用戶數據，按GBDBJ/T13-258-2017《福建省住宅建筑生活供水工程技術規程》及招標文件要求優化供水設備及泵房設計(參考每戶按3.2人，每人每天用水定額200升)。

2、二次供水泵房?jī)?nèi)不得設置消防等其它設施，不得穿越污水管、消防管等其它各種管道。管道支架、吊架和管道穿墻、樓板處，應采取防止固體傳聲措施。水箱進水管道及控制系統應有降噪的技術措施。

3、泵房應獨立設置，合理布局，泵房的出入口距公共通道應小于5m，并且泵房出入口至地面的通道應能滿足小型維修車輛通行，泵房?jī)?nèi)的主要通道不應小于1.2m。

4、泵房應安裝不低于乙級的鋼質防火防盜門，采用外開式雙開門，其尺寸應滿足搬運最大設備的需要，且不應小于lXbXh（mm）：2200×1200（300+900）×50，鋼板厚度不應低于1.2mm，并應配置門鎖、門把及門禁裝置，門的顏色宜為駝灰色。

5、泵房?jī)?nèi)地面應鋪設淺色防滑磚，規格為800mm×800mm，地面以1%的坡度傾向排水溝或集水井；內墻面采用白色具有防水性能的環保墻面漆或面磚。墻裙宜鋪淺色瓷磚（高度不低于1.5m）；泵房墻面、頂面宜采取隔音吸音措施。相鄰房間有隔聲要求的泵房宜采用吸音隔音墻面板；設備基礎四周側面及面上應采用深綠色環氧樹脂漆涂刷，表面應光亮平整；

6、泵房?jī)?nèi)應充分考慮通風、采光、排水以及防止倒灌的措施。應設置獨立排水系統，集水坑蓋板材質為不銹鋼方管，格柵間距不大于5cm，并便于開啟。排水泵需選用全不銹鋼材質，高低水位控制，并能夠?qū)⒓右何弧⑴潘脝⑼Ｐ盘?hào)傳輸至中控室。

7、泵房?jī)?nèi)需有通風除濕措施并有隔振防噪設置，泵房環境噪聲應符合現行國家標準《聲環境質量標準》（GB3096-2008）和《民用建筑隔聲設計規范》（GB500118-2010）的要求。

★8、智慧標準化泵房供水設備需做好消聲和隔振措施，水泵機組下需設置橡膠隔振器，水泵與管道連接設減震設施，同時符合《建筑給水排水設計規范》GB50015-2019的規定。

9、智慧標準化泵房供水設備內照明應符合下列要求：

9.1泵房?jī)?nèi)的照明箱應靠近泵房的出入門就近安裝，箱底應離地不低于1.4m，嵌入式安裝。照明與插座用電回路應各不少于兩回路，并應配置有漏電保護斷路器開關；

9.2泵房?jī)?nèi)照明照度應不低于100Lx。燈具應采用光學性能好和節能特性的防潮防爆新型燈具，安裝在泵房墻體上四周，離地面高度2.2m處；且每個機組上方應安裝一盞燈，燈具離地面高度2.5m，以方便機組檢修；`

9.3四周墻體應安裝有不少于兩個的五孔插座，安裝在離地1.4m處；

9.4照明與插座的用電回路應采用電線穿鋼管或塑料管暗敷設。

10、管道布置應便于拆換維修，管路布置應順直簡潔。應最大限度地降低法蘭使用的數量，管道中所使用零部件應以便于組裝并符合總體管道外觀要求為宜；泵房?jī)?nèi)各壓力分區的出水管道宜由一根管路引出泵房后再根據需要進行分支。地下式泵房，泵房?jī)?nèi)的總進水管與增壓后的出水管道應采用架空鋪設，且排列應整齊有序，間距應大于100mm。所有管道穿基礎應預埋穿墻套管，套管應與墻體齊平，管道與套管之間應采用麻絲與膨脹水泥堵實，不應有滲漏水現象出現。泵房?jī)?nèi)應設一衛生沖洗龍頭，并應配備能自動伸縮的卷管裝置，卷管裝置沖洗軟管長度不應小于10m，應能滿足泵房沖洗要求。

11、通信光纖線纜應敷設至泵房自動化主控制柜內，并留足接線長度，光纖帶寬不應低于10MB。泵房?jī)?nèi)不得放置無關設備、物品和雜物。與生活供水無關的住宅小區排水管道、消防管道、風道等不得穿越泵房。泵房墻壁上應根據公司的要求懸掛二次供水泵房管理制度、安全管理制度、應急預案等。

四、智慧標準化泵房供水設備供電要求

1、 泵房動力電纜要引入泵房電源柜，電源柜應放置在高于地面30cm的平臺上以確保供電安全可靠。

2、泵房配電系統應使用技術先進、安全可靠的國內外知名品牌產品，并提供自動控制接口，滿足二次供水泵房無人值守自動運行的各項要求。

3、泵房使用雙路電源供電，電源間應設置自動轉換開關，一路出現故障時另一路電源自動投入，保證泵房供電。

4、電纜應采用下進下出線方式，柜體上方及附近不應有水管通道，安裝時應采取有效措施，避免積水沿橋架流入電源柜。

5、應安裝有效的電源及信號防雷系統。

6、泵房電源柜進線斷路器不允許安裝漏電保護開關，接水泵控制柜出線開關應安裝可調漏電值為（0-500MA）且時間可調的剩余電流保護斷路器。

五、智慧標準化泵房供水設備設施技術要求

★1、二次供水系統設備應為工業級設備，設備中的涉水產品應符合現行國家標準《生活飲用水輸配水設備及防護材料的安全性評價標準》（GB/T17219-1998）的有關規定。

2、設備標識應對泵房?jī)?nèi)的供水機組、管道、閥門、監控儀表以及控制系統制作完整統一的標識，具體要求如下：

2.1水泵、電機、氣壓罐：應標注設備名稱、技術參數。

2.2管道：應用白色箭頭標明給水的流向和所屬分區。

2.3閥門、流量計、消毒器、水質儀表等設施：應粘貼或制作銘牌標注名稱，閥門、流量計需標注所屬分區。

2.4水箱：應制作銘牌標注水箱材質、容積、尺寸等；

2.5控制柜：應在控制柜中部粘貼銘牌，標明控制柜的功能和所屬分區

六、變頻水泵及電機

1、水泵優先考慮供水設備廠家配套設計生產的國際一線水泵品牌或質量在一線水泵品牌之上的產品。水泵配套的電機為高效品牌電機。應提供水泵配套電機制造商3C或CQC認證證書、水泵生產制造商《全國工業產品生產許可證》復印件等生產許可證明材料（原件備查）。水泵應能連續使用10年以上。

2、投標貨物所有水泵配套的電機性能應符合GB755的規定，采用新型節能產品，能耗等級不低于2級（GB18613-2012）；絕緣等級不低于F，防護等級不低于IP55，噪聲≤75dB（22kw以下含）。

3、水泵電動機要求為標準三相交流異步電動機，電機類型應為TEFC以上，電源類型為：380V/50HZ。電機軸承推薦使用瑞典SKF、日本NSK或日本NTN靜音軸承。每臺電機應附有原廠的標志牌，詳細列明設備系列、型號、編號、制造商名稱、各技術數據及生產日期等資料。電機應能連續使用10年以上。

4、每臺泵均需配變徑、止回閥和進、出口閥門及配不銹鋼進、出集水管，進水總管配置撓性接頭, 出水總管不應配置撓性接頭；設備出水管路應設置消除水錘的裝置、旁通放空管路、超壓泄壓裝置。

★5、水泵采用立式不銹鋼離心泵，泵殼、葉輪、軸均為304不銹鋼及以上材質，設備配套涉水部件及標準件也應為不銹鋼304及以上材質。水泵性能應符合效率值不低于GB19762-2007《清水離心泵能效限定值及節能評價值》中規定節能評價值。應設置備用水泵，備用水泵的供水能力不應小于最大一臺運行工作水泵的供水能力。水泵采用集裝式機械密封，材質為碳化硅，壽命40000小時以上。電機軸承推薦使用瑞典SKF、日本NSK或日本NTN靜音軸承。

6、成套設備基座材質采用304不銹鋼并應采取技術措施將不銹鋼底座與水泵鑄造基板物理隔離。

七、不銹鋼水箱

1、水箱應采用組合式模壓不銹鋼制作（附配件），水箱板材及拉筋材質為國內一線不銹鋼生產廠家，板材材質為SUS316L，焊絲等級按工藝要求高于板材等級。

2、水箱側面進出水管（進水管需延伸至水箱底板600mm處并加以固定，進口管上必須設有防虹吸措施）、透氣口（帶不銹鋼金屬防蟲網）、溢流口、排污口等并根據設計要求提供其他接口。

3、水箱人孔翻邊高度為10cm，設人孔蓋板，人孔開設位置應便于人員進出，配置同材質不銹鋼內外爬梯，外爬梯高于水箱頂面30cm，蓋板至梁底或板底不得小于80cm。

4、水箱焊接全部采用氬弧焊，水箱頂板需滿焊，箱體型板間焊縫、接管與箱體連接焊縫必須進行煤油滲透檢測。不銹鋼水箱焊接完成后，必須進行酸洗鈍化處理。

5、水箱應配置液位控制信號裝置、磁翻板液位計、人孔應配置啟閉感應開關并將信號發送至控制系統，并配有管道式紫外線消毒器及水箱自潔器。

6、自潔清洗功能，要求箱式供水設備能夠自備清洗裝置來實現對水箱的自動清洗，避免人工清洗帶來的衛生和安全問題。同時水箱在清洗檢修過程中，必項保證增壓水泵機組仍然能夠自動運行，供水不停頓。

7、其他參照《矩形給水箱》（12S101）、《二次供水工程技術規范》（CJJ140-2010）和《箱式無負壓供水設備技術標準》（CJ/T 302-2008）的水箱技術要求執行。

八、管道與閥門

★１、管道、管件、螺栓材質采用SUS304不銹鋼，安裝需加裝不銹鋼同等材質墊片。耐壓等級滿足管道系統的供水壓力要求，適應環境溫度-10~65℃，管件的公稱壓力或最大允許工作壓力不應小于其最高工作壓力。管道及附件的加工、焊接應符合GB/T985.1、GB50236、GB50268的規定，焊縫應進行酸洗鈍化處理管道、管件壁厚根據耐壓等級設計確定。

2、泵房主要采用遙控浮球閥、手動蝶閥、電動蝶閥、止回閥及超壓泄壓閥。遙控浮球閥閥體采用球墨鑄鐵，閥芯材質為SUS304，膜片為EPDM。手動法蘭式蝶閥均采用手輪式操作機構，閥門材質：閥體為球墨鑄鐵；閥瓣為SUS304；閥桿材質不低于不銹鋼SUS304 （GB/T 1220-2007）。電動法蘭蝶閥材質同手動蝶閥，開度控制：調節型（4～20mA模擬量輸入控制開/關、4～20mA模擬量輸出開度反饋、故障及閥門開/關到位位置信號開關量輸出），用于水箱進水、增壓出水總管水量調節。止回閥為升降式（或者靜音式）止回閥，材質為不銹鋼SUS304。

3、泵房總進水管應設有Y型過濾器。采用管網疊壓供水方式時，設備與市政供水管網連接處應設有低阻力倒流防止器。

九、氣壓罐與壓力傳感器要求：

1、氣壓罐應采用國內外一線品牌產品,承壓應符合設計要求，罐內隔膜需符合生活飲用水衛生標準，管內隔膜或氣囊材質應可舒張 20 萬次以上，充氣后可長期使用。橡膠氣囊材質不低于EPDM，并有放空裝置。

2、成套設備所配氣壓罐采用國產品牌時需取得壓力容器生產許可證，采用進口品牌氣壓罐時需取得國家質檢總局出據的進口壓力容器許可批件。

3、壓力采集與反饋采用壓力傳感器,壓力調整穩定可靠,顯示壓力與實際壓力差不得超過±0.01MPa。主控制系統應具有顯示壓力值與實際壓力不一致時的偏差調整功能。

4、壓力傳感器（應采用不銹鋼材質）的配置量程不應低于設計工作壓力的2倍。出水主管應配置兩個壓力傳感器，互為備用（需取得省級或以上質量監督檢驗機構出具的檢驗報告）。當主傳感器出現故障時，控制系統可自動切換至備用傳感器并發出故障報警，且各傳感器應設獨立檢修閥門。

5、氣壓罐應采用不銹鋼波紋軟管或橡膠高壓軟管與設備出水口匯總相連，并設置有檢修閥門，波紋軟管、橡膠軟管材質應符合飲用水衛生要求。壓力傳感器應安裝在檢測取樣口上，且壓力傳感器與取樣口的金屬母材物理隔離，僅水壓能夠直接觸及傳感器檢測孔。

十、電氣及控制設備

★1、變頻器應采用國際知名品牌產品。輸入電壓：380VAC ±10%，3相；防護等級要求： IP21以上。功率因素0.95以上，效率為95%以上；過載能力：過載能力為120%，1min；150%，5s；200%，3s。

2、變頻器應配置操作面板，可以顯示能夠顯示變頻器所有參數/變量、故障內容。具有遠方和就地控制方式切換功能。有本地和遠程通訊，遠程通訊基于以太網接。

十一、泵房?jī)?nèi)可編程控制器PLC

1、PLC應采用國際知名品牌產品，PLC必須能夠提供包括梯形圖、功能圖塊、結構化文本在內的符合IEC1131-3標準的靈活的編程語言支持。

2、PLC支持必須具備以太網通訊方式，無需任何編程或者處理器干預即可實現不同網絡之間的通訊橋接和數據交換。

十二、電控柜

１、電控柜應包含：1、雙電源Map01配電柜；2、AC變頻控制柜；3、ABC主控柜 。

2、變頻控制柜（包括集成式變頻控制系統）應符合現行國家標準《電氣控制設備》（GB/T3797）的有關規定，變頻控制柜（含集成式變頻控制系統）面板上需具備中文人機界面（觸摸屏應采用不小于7英寸中文顯示的彩色圖形化觸摸屏），能實時顯示出水口壓力、電流、電壓、每臺變頻器工作頻率、功率、每臺水泵的運行狀態、運行時間、故障情況，另具備顯示水箱或水池液位功能。設定設備出水口壓力，交替換泵時間、每臺水泵投入工作還是維護狀態等參數。界面操作應能設置不同等級的權限。具有故障報警的聲、光顯示。控制柜應具有門鎖、照明、散熱等裝置。

3、變頻控制柜（包括集成式變頻控制系統）的制造商通過ISO9001質量管理體系認證，產品應符合國家現行標準的規定并達到IP54的安全防護等級（GB/T3074.1），符合GB 7251.1-2013《低壓成套開關設備和控制設備》標準，通過3C或CQC認證。

4、控制柜元器件要求，優先考慮國際知名品牌產品（傳感器推薦品牌：瑞士Huba、瑞士Keller、美國霍尼韋爾、德國E+h產品或不低于上述品質的品牌產品；接觸器、中間繼電器、斷路器、熱接觸器推薦品牌為：施耐德、丹佛斯、ABB、LS、西門子等品牌或不低于上述質量的品牌產品）。

5、設備應具有超壓、爆管保護功能：當設備供水壓力超過設定超壓壓力時，設備可自動停止運行并報警，超壓消除后可自動恢復正常運行。超壓保護功能應從軟件、硬件兩方面實現雙重保護。當出現加壓管道爆管時，設備應自動停機。

6、變頻控制柜的抗電磁干擾性能符合IEC255-22標準規定，及控制系統應有可靠的防雷擊措施，并符合GB/T3482的要求。

7、供水設備水泵變頻控制柜采用工業級PLC或水泵專用PID數字集成控制技術，減少電磁繼電器的應用，減少二次控制回路。PLC控制柜需要提供控制程序的拷貝，以防止PLC控制器故障時我方能及時載入程序恢復供水。

8、變頻控制柜應具備自動診斷運行過程中的故障，并且能夠以中文型式將診斷的故障信息顯示在控制柜的液晶屏幕上，方便設備操作管理和維護。

9、供水設備變頻器發生報警時，主控制器應能夠自動檢測報警信號，自動對發生報警變頻器實施自動復位，且自動復位時間不得超過20秒,確保設備在變頻器發生報警的情況下，自動復位自動投入正常運行，確保供水安全（投標人需提供出廠設置參數），需取得省級或以上質量監督檢驗機構出具的檢測報告）。

10、柜內接線需符合《電氣裝置安裝工程盤柜及二次回路結線施工及驗收規范》（GB50171-2012）的規定。

十三、消毒設施

1、水箱需配紫外線消毒設施及自潔器含在線水質檢測儀表（PH、濁度、余氯等），所有重要水質參數（包括PH、濁度、余氯等）均采用在線傳感器形式進行實時監控并保留歷史數據。

2、紫外線消毒器應安裝在水箱出水管上,應具備對紫外線照射強度的在線檢測，并有自動清洗功能，消毒器檢修端空間應大于1.2m，與墻距離應大于0.6m；，四周設有排水設施。

3、消毒設備設計、安裝和使用應符合國家現行有關標準的規定。接地應符合國家標準《系統接地的型式及安全技術要求》GB14050的要求；

4、紫外線協同防污消毒器安裝應符合下列要求：

4.1設備應預留檢修空間，筒體清洗裝置側檢修空間不小于設備筒體長度，其他方向不小于0.5m；

4.2設備旁應有排水設施；

4.3消毒器接地應符合國家標準《系統接地的型式及安全技術要求》GB14050的要求；

4.4 應安裝在水箱出水管上，額定流量不小于泵組最大工作流量。

5、水箱臭氧自潔器安裝應符合下列要求：

5.1水箱臭氧自潔器控制器應安裝在干燥通風處；

5.2根據高、中、低谷段的用水量，合理設定設備運行時段；

5.3臭氧發生器采用高頻高電壓電源，控制器底線必須牢靠接地；

5.4外置式水箱臭氧自潔器應安裝于水箱旁，設備與水箱距離應小于3cm；吸水管中心線必須低于水箱工作最低水位，且臭氧管輸出管線應從水箱頂部進入水箱，嚴禁封堵臭氧釋能器出口。

6、內置式水箱自潔器必須將臭氧釋能器放于水箱底部。

7、設備安裝到位后檢查所有電源線連接牢靠；各進水閥門打開；確保將零散物件，特別是金屬屑、線頭等，從機體中移除后再接通220V主電源。

8、應優先選用外置式水箱臭氧自潔器；可采用單臺或多臺安裝，多臺安裝時各臺消毒器需均勻布置。

十四、自動控制與電氣保護技術要求

1、增壓泵房現場供水自動化控制系統（PLC系統），設計分區自動控制柜應以PLC為核心進行設計，應考慮供水系統整體的模塊化、標準化、智能化，以實現系統運行的安全可靠以及節能高效。

2、水泵和變頻器以一對一方式調速控制，所有增壓水泵須配置獨立的變頻器，水泵切換及增減過程中泵出水壓力波動值不超過±0.002Mpa。

3、PLC控制程序的設計應體現節能高效的理念，提高系統穩定性和可靠性。泵的輪換按照先開先停的原則，平衡機組中泵的運行臺時。泵組內各泵并聯運行時，須使并聯后的泵組整體處于高效狀態。

4、PLC通過模擬量頻率信號給定變頻器運行頻率，通過開關量信號控制變頻器的啟動停止。其他信息通過現場總線通訊協議與PLC進行數據通信。

5、系統的主要控制參數須在控制面板HMI人機界面（觸摸屏）和上位機上授權設定。分控PLC負責采集供水系統各運行設備的運行狀態信號和實時運行數據，并將采集的各種信號及數據組態顯示在觸摸屏上。

6、宜在每一個供水分區設置一臺小流量泵，優化相關控制程序，配合出水氣壓罐的使用，達到供水機組最佳節能效果。

7、增壓泵房現場供水自動化控制系統（PLC系統）功能能實現水泵機組自動恒壓變頻供水。PLC應選用國際知名品牌通過以太網與中控PLC和上位機通信。具備完善的系統故障保護、本地控制顯示及遠程參數修改功能。

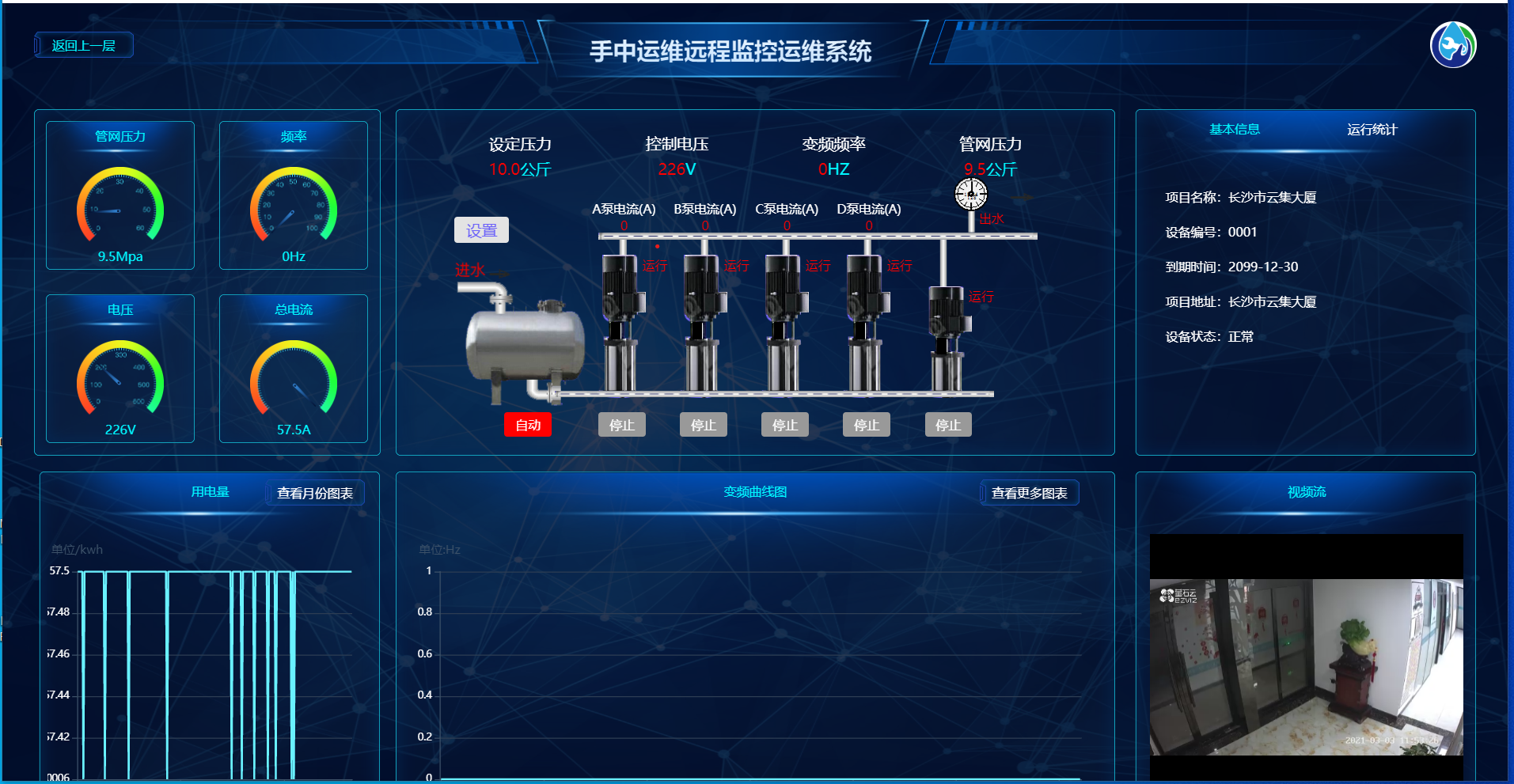

十五、智慧標準化泵房供水設備遠程監控系統要求

★二次供水泵房應采用無人值守的運行模式，實現數據采集、遠程控制、數據分析、PLC參數調節以及各類信號報警，泵房應配置工業交換機、數據采集模塊（預留流量計接口）、遠程通訊模塊（預留以太網接口）、遠程控制模塊，采用Modbus通訊協議，同時預留以太網和RS485接口。VPN網絡接入后可直接通過供水企業監控平臺實現數據采集、遠程啟停設備及參數設定，具備故障報警、數據存儲等功能。本地?cái)?shù)據采用主動上傳方式，實現24h實時監測，記錄設備機組實時運行狀態、電機電壓、電流、出水壓力、各泵工作狀態、變頻器運行頻率、電動閥工作狀態、水箱實時水位、故障報警狀態等技術參數，保證現場數據準確率為100%，并具備斷網數據續傳能力和存儲半年內運行狀況參數的容量。投標人應提供詳細說明（包括文字說明及電路原理圖，并注明所有接口協議及通訊協議）、實物圖片（圖片應清晰，且注明相應模塊）等佐證材料。應能保證遠程監控功能正常實現，在供水企業VPN網絡未接通時可使用自有或第三方平臺進行現場演，以便于對所有二次供水設施、設備進行實時監控、統一管理。

1、工業交換機應符合如下要求：

應支持EtherNet/IP，PROFINET和Modbus/TCP工業以太網協議；光纖口100/1000BaseSFP插槽不少于3個，可以分別連接3個不同的光纜信號提供單位，SFP光模塊采用單模、單芯同時收發數據，傳輸距離不低于40KM；RJ45口10/100/1000BaseT(X)自偵測不少于7個。

2、防火墻VPN應符合如下要求：

應至少具有 4 個千兆接口（其中 2 個WAN 口，1 個 LAN 口，1 個 DMZ 口）和 2 個百兆接口（用于 WAN 口）。各網絡接口應能自定義，并能通過模塊擴充的方式、增加RJ45網絡接口或者光纖接口；應支持IPSec協議，吞吐量應能達到5－10M（AES 加密），連接地址類型支持固定IP、靜態IP、域名，并支持電信、移動、聯通3G/4G網絡接入；應具備高強度的鏈路安全，支持多種加密算法，包括DES、3DES、MD5、AES、SHA-1, 同時支持國密辦SM2、SM3、SM4加密算法； 應能支持隧道內NAT技術。

十六、安防系統要求

★1、安防系統包含視頻監視、門禁管理、語音對講、聲光報警4個子系統，其中視頻監視、門禁管理、語音對講系統應采用同一監控管理平臺，平臺軟件須采用分布式架構。

2、硬盤錄像機、門禁一體機、語音設備、聲光報警模塊等安防硬件應采用國內外知名品牌，統一安裝在中控PLC柜中，具備以太網通訊模塊，通過“光纖寬帶+VPN”通信方式向監控中心上位機傳輸數據。

3、硬盤錄像機應滿足8路500萬像素以上攝像機接入；配置雙千兆網卡；最高輸出分辨率不得低于2560×1440；硬盤容量不得低于10T。

4、高速球形攝像機、固定式攝像機應具備紅外夜視功能，采用不低于500萬像素鏡頭，支持雙碼流技術，采用H.265或更高級視頻壓縮算法；防護等級達到IP66以上。

5、攝像頭安裝類型和數量根據設備及泵房布局設置。高速球形攝像機應覆蓋配電柜、自控柜、水泵機組、磁翻板液位儀等區域；泵房門外、內入口及水箱人孔處均應設置固定式攝像機。

6、泵房出入口應安裝紅外探測器。

7、監控管理平臺可遠程操作高速球形攝像機，實現360°旋轉和縮放畫面功能。

8、各類攝像機能實現全時錄像，錄像數據本地保存，可遠程實時查看，數據保存時間不得低于90天。

9、系統應具備事件錄像上傳功能，紅外探測器觸發后，攝像機能轉向指定位置，同步將錄像數據向監控管理平臺傳送。事件錄像數據在監控中心服務器進行存儲，數據保存時間應大于180天。

10、泵房?jī)?nèi)應安裝自動照明系統，并與紅外探測器聯動。

11、門禁一體機應支持以太網通訊，可通過網絡升級設備程序，具備內部存儲功能，防護等級達到IP65以上。門禁一體機應具備足夠的無源輸入輸出點，能接入中控PLC。防盜門鎖應使用電控鎖，采用DC24V控制電源，具備鎖狀態反饋功能，滿足門禁一體機控制要求。

12、雙向語音對講系統，語音信號通過硬盤錄像機實現網絡傳輸。泵房?jī)?nèi)語音對講終端具備拾音和放音功能。

13、泵房?jī)?nèi)工作人員能通過語音對講終端呼叫監控管理平臺，請求語音對話，對話過程可錄音保存。

14、監控管理平臺能遠程開啟指定泵房的語音對講終端，實現對講或聲音監聽功能。

15、泵房?jī)?nèi)出現可疑人員，監控人員能通過監控管理平臺遠程喊話或播放語音震懾。

十七、聲光報警系統

1、聲光報警模塊應能接入中控PLC，具備以太網通信端口。

2、報警燈柱應獨立安裝在泵房入口處，與各類電源及控制柜分離。

3、聲光報警系統應與紅外探測器聯動，紅外探測器觸發后，泵房?jī)?nèi)報警燈柱、聲光報警管理平臺同時發出報警。

4、聲光報警系統應與電控門鎖聯動，人員離開泵房關門上鎖，系統能獲取門鎖鎖閉信號，自動開啟紅外布防。

十八、成套設備應具備的功能及模式：

★1、全自動運行,無人職守,無水停機,來水自動開機,停電后復電再啟動,變頻器報警自動復位和再自動啟動, 具有手動、自動切換功能，可實現設備的自動、手動啟停功能。變頻器報警自動復位需要投標人提供證明資料----變頻器報警自動復位功能參數設定界面及出廠設定參數值（應提供省級或以上質量監督檢驗機構出具的檢驗報告）。設備應具有水位保護功能，當水位降至設定下限時，設備自動停機并報警；當恢復至啟動水位時自動消警并啟動運行。設備采用進水主管安裝壓力傳感器反饋實時水位，缺水保護功能應具有雙重保護技術措施，當?shù)谝恢乇Ｗo(hù)發生故障失效時，設備自動切換至第二重保護并報警，當水箱實際液位降至設定缺水報警值以下或兩重保護均故障時，設備報警停機。

2、常規自動保護功能：具有對過流、過壓、過載、缺相、堵轉、電源相不平衡、缺水、超壓、爆管、泵房淹沒等故障進行報警及自動保護，對可恢復的故障應能自動、手動控制消除，恢復正常運行。具備報警記憶功能，故障報警應及時準確。

★3、設備泵組輪換功能：設備運行時，工作泵與備用泵應能夠自動交替輪換運行。當任一臺工作水泵發生故障時,備用水泵應能自動投入運行。工作泵與備用泵能定時輪換運行，自動切換、自動巡檢。水泵切換時間與設定時間的偏差不應超過±30s，能夠做到先啟先停。為避免先啟先停導致水泵運行累積時間的不均衡，設備還必須具備強制切換運行時間較少的水泵自動投入運行功能，使每臺水泵均勻磨損，延長使用壽命。投標人應提供證明資料——強制切換的參數設定界面以及出廠設定參數值。

4、成套設備自動運行控制功能：設備啟動，第一臺水泵變頻啟動（配置有附泵的應先啟動附泵），壓力未能建立時變頻器啟動第二臺水泵以此類推。當壓力穩定后，用水需求降低，全部工作水泵將降速變頻運行，每臺運行水泵的運行頻率一致，同時滿足系統水量水壓需求，壓力穩定后自動進行能耗判別選擇合適的水泵運行臺數。當系統需求降低到最小極限值時，及現在供水流量非常小時，系統將激活小流量停機功能。此時，當用戶有少量用水需求，將由氣壓罐優先補償，氣壓罐不能滿足需求時，水泵再次啟動。每臺水泵（包含輔泵）采用一臺獨立的(多臺水泵相互間彼此通訊)變頻器拖動與控制（投標人應詳細闡述水泵啟動運行正常供水的工藝順序）。

5、狀態顯示：通過顯示屏可查看當前供水運行壓力、設定壓力、運行頻率、運行比率、各泵狀態、各泵電流、各泵電壓、各泵當前耗電量、各泵累積電量以及相關參數設定功能界面等狀態顯示功能。控制柜需配脈沖電度表，數顯電流、電壓表，預留流量計接口。

★6、供水設備應具備全變頻及獨立控制技術即每臺水泵具有獨立變頻控制系統技術。

7、各泵間的變頻控制器相互通訊功能：成套設備一對一配置的變頻器控制裝置，應能通過內部通訊方式實現相互間可靠通訊，且有主從泵之分, 每臺水泵獨立配置變頻器或數字集成水泵專用變頻器應配置在獨立的控制柜體內。主泵設定或修改的各類參數可以通過設備內部通訊方式自動傳遞給其他從泵，實現數據同步共享。當主泵變頻控制裝置故障時，下一臺未故障的變頻控制泵應能自動作為主泵并與其他從泵繼續自動運行正常供水（投標人需要對各泵間的相互通訊功能進行詳細闡述，并作出原理性的技術說明，并提供電氣原理，并附硬件通訊線接線位置圖示），需取得省級或以上質量監督部門出具的檢驗報告。

8、自動節能優化運行功能：當多臺水泵低頻運行時，系統應能自動根據當前流量，計算最優、最節能的水泵運行臺數，避免多臺并聯水泵低頻運行在低效區，使水泵運行在高效狀態，節約運行能耗（投標人需對各自企業的多臺水泵自動能量?jī)?yōu)化功能進行詳細闡述作原理性的技術說明），需取得省級或以上質量監督檢驗機構出具的檢驗報告。

9、設備應具有超壓、爆管保護功能：當設備供水壓力超過設定超壓壓力時，設備可自動停止運行并報警，超壓消除后可自動恢復正常運行。超壓保護功能應從軟件、硬件兩方面實現雙重保護。當出現加壓管道爆管時，設備應自動停機。

10、設備應具有連續運行功能：設備在額定供水流量和揚程的條件下，連續運轉不少于72小時后，各部件不應產生影響正常運行的故障，且水泵運轉無雜音和其他異常現象。

11、水位顯示及控制功能：恒壓變頻供水設備應能夠?qū)崟r(shí)、準確顯示水箱蓄水高度。設備應具有對水箱進水及溢流故障的自動控制功能，即水箱進水可自動控制，（進水高度可自動控制、緊急人工控制、遠程監測水位及控制），水箱溢流故障發生時可自動關閉所有進水閥門并報警。每套設備應與相應的水位控制系統聯動。需配過濾器、電動閥（應帶手動控制功能）、液位控制器（國內外一線品牌），且應按規范安裝并提供安裝所需線纜等配件。每個品目號設備中的水泵從水池、水箱等調節裝置中取水，當水位下降至設定的超低水位以下時，每套設備應能自動停機、并報警，待水位恢復到設定的啟泵水位以上時，每套設備應能自動啟動和消警，水泵控制器與水箱水位控制器進行聯動控制。當水位上升到設定的超高水位以上時，每套設備應能自動報警，當超高水位消除后，每套設備應能自動消警，并恢復正常。

12、所提供設備應能夠在水泵發生故障導致變頻器報警的情況下自動切換變頻非故障泵運行，保證供水安全。

13、增壓設備的性能應滿足以下規定：設備進出水壓力控制精度不應大于0.01MPa；恒壓供水時，設備出水壓力控制精度不得超過±0.01MPa；設備運行狀態下，自動增加或減少水泵運行臺數時，設備進、出水壓力控制精度不得超過±0.03MPa；設備待機狀態下，設備啟動運行時進水壓力下降不得超過0.05MPa，出水壓力應在10s內達到設定壓力±5%以內；設備待機狀態下，出水壓力低于設定最低壓力且相差不應超過0.02MPa時，設備應能自動啟動運行。

十九、管網疊壓（無負壓）變頻給水設備的要求（若有）：

１、投標企業所供的設備技術成熟且在同行業處于技術先進地位，其使用及保護功能完善，運行經濟，售后服務周到及時；★必須符合《建筑給水排水設計規范》GB50015-2019要求，且制造工藝先進。

2、管網疊壓（無負壓）變頻給水設備應具備無負壓運行功能，設備可直接與城市供水管網連接，不會對市政自來水管網產生負壓，當市政管網壓力降至最低服務壓力時設備能夠自動保護，實現無負壓運行的功能（需取得省級或以上質量監督檢驗機構出具的檢驗報告）。

3、供水設備必須具有對市政自來水管路雙重保護功能，必須具有對供水設備自身的保護功能，必須具有對用戶端管網的保護功能，即超壓保護和用戶管網爆管保護功能。

★4、供水設備應具備全變頻及獨立控制技術，即每臺水泵具有獨立變頻控制系統技術。

★5、所供設備為罐式疊壓（無負壓）供水設備必須符合國家或行業相關產品標準要求。管網疊壓（無負壓）變頻給水設備主要由不銹鋼水泵機組、變頻控制系統、不銹鋼穩流罐、傳感器、氣壓罐、不銹鋼管路附件等組成的成套增壓供水設備，應設有真空抑制裝置，并應有放空裝置。

6、投標企業應保證在規范安裝情況下，設備運轉無異常噪音。對于安裝在機械設備或機械設備傳動機械上的控制系統的輔助觸點必須安裝在IP54級（防塵和放噴水）的罩殼中。

7、采用管網疊壓（無負壓）變頻給水設備供水的標準化泵房基本技術要求應符合本技術所有標準化泵房要求。

8、管網疊壓（無負壓）變頻給水設備應全系列通過中國節能認證，需取得節能認證證書和節能檢測報告。

9、管網疊壓（無負壓）變頻給水設備應配置穩流罐，應采用SUS304不銹鋼材質，容積大、小設計，應符合技術規范要求。進水端應配備電動閥（應帶手動控制功能），由控制系統根據市政管網壓力變化按比例調節該閥門的開啟度。應提供不銹鋼鋼板投標企業自檢材質成份檢測報告和第三方材質檢驗報告。

10、管網疊壓（無負壓）變頻給水設備為室外時需配備室外箱體。優先采用一體化智慧集成泵站形式或現場裝配智慧集成泵站形式，箱體泵站外罩材質優先選用304不銹鋼，采用防潮、防水、散熱結構，為保證加壓泵組設備正常運行，室外箱體泵站頂蓋和側壁均應設有降噪隔熱阻燃及抗臺風措施，泵組應設有減震措施。室外安裝應滿足室外安裝要求，★且防護等級應符合現行國家標準《外殼防護等級的分類》GB4208中的IP55級規定。成套設備應采取接地、絕緣、抗干擾等安全措施，外箱體應具備防雷接地措施；基本技術要求應符合本技術要求中第一、六、八、九、十、十一、十二、十四、十五條款的要求。

11、箱體泵站內部布置有照明燈光系統，及以上技術條款中的十六、十七兩條安防要求；

注：以上所提供的證書、報告等證明資料的原件備查，招標人可根據實際需要進行事后審查，所有基本技術要求均為最低要求，各投標人應提供不低于以上規定的質量及性能指標，歡迎供應商能提供更優設備參與投標。
